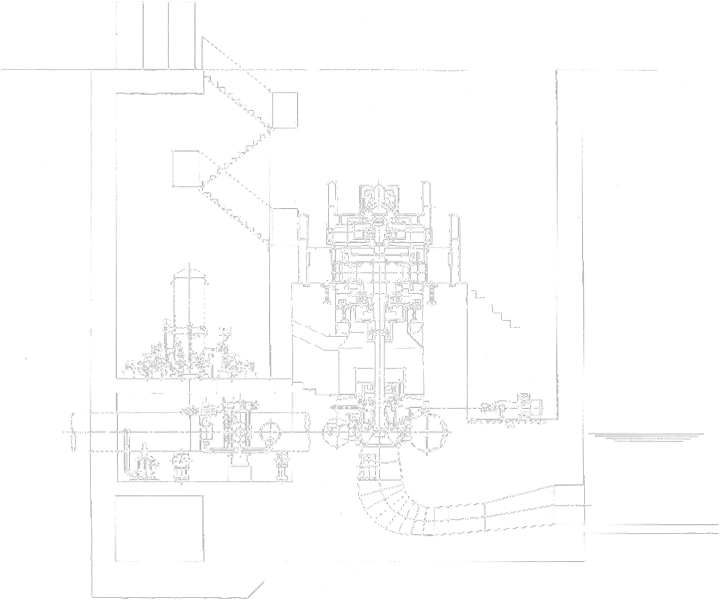

水車

•

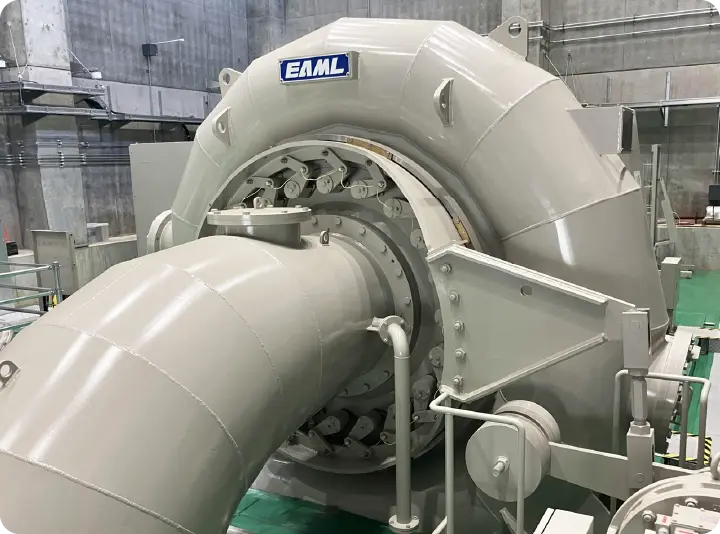

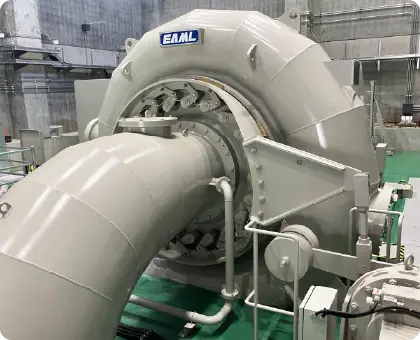

  横軸フランシス水車

  中国電力株式会社 豊川発電所

  当社では長年このタイプの水車を多く納入しており、中小水力発電に適しています。

  • 水車形式：横軸単輪単流渦巻両掛フランシス水車
  • 水車出力：2,800kW

•

  立軸フランシス水車

  中国電力株式会社 下山発電所

  このタイプは落差が数十メートルから数百メートルの幅広い範囲で適用されています。

  • 水車形式：立軸単輪単流渦巻フランシス水車
  • 水車出力：3,740kW
•

  ペルトン水車

  水の速度を利用して、おわん型の羽根に噴き当てて回転させるタイプです。フランシス水車などでは対応できないほど落差の高い箇所で有効です。

  • 水車形式：横軸単輪二射ペルトン水車
  • 水車出力：834kW
•

  クロスフロー水車

  水の速度を利用して回転し、水が羽根車を交差して流れることから、このように呼ばれています。

  • 水車形式：横軸単輪二枚クロスフロー水車
  • 水車出力：450kW

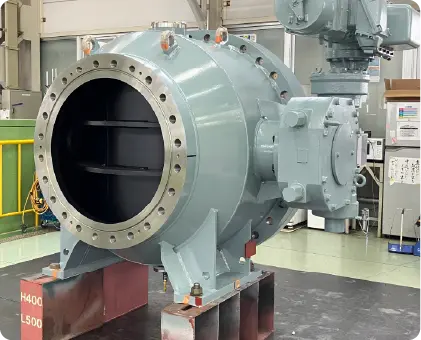

入口弁

•

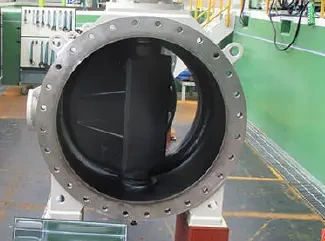

  複葉弁

  蝶形弁に比べ、全開時の損失水頭が少なく弁体シール性にも優れ、近年最も多く採用されているバルブです。 中落差用として40〜250mくらいまで、幅広く対応できます。

  • 口径：Φ600～Φ1,900mm
  • 適応水圧：中落差40～250m

•

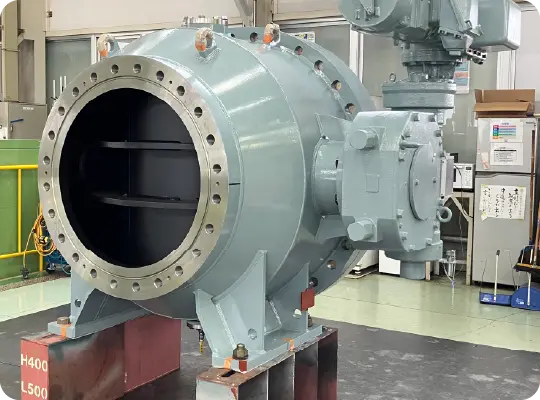

  偏心ロータリー弁

  弁軸を偏心させる事により複雑な操作機構を排除し、経済的にも優れたバルブです。高落差に対応したバルブで油圧操作式、電動操作式で製作可能です。

  • 口径：Φ600～Φ1,130mm
  • 適応水圧：高落差200m以上
•

  ニードル弁

  キャビテーションによる浸食が少ない為、水圧の高い場所に適したバルブです。主に入口弁用のバイパス弁として使用が多く溶接構造で製作しています。

  • 口径：Φ80～Φ300mm

調速機

•

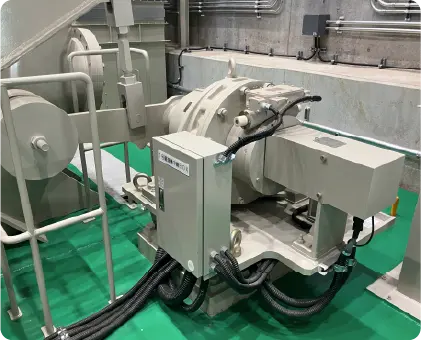

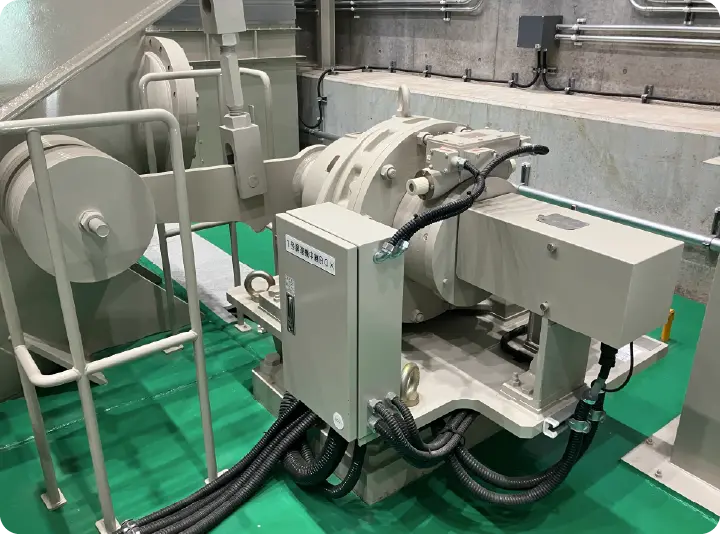

  電動サーボモーター方式（サイクロ式）

  サイクロ減速機方式の電動サーボモーターを採用することによりメンテナンスの簡素化、トータルコストダウンが可能になります。調速機能によりY、Y'、Z級を選定できます。サイクロ減速機方式の電動サーボモーターは現地細密点検が可能です。

•

  油圧サーボモーター方式

  油圧操作式の発電所で用いられております。油圧サーボモーターを流用してアクチュエーターの更新も可能です。

水車付属機器

•

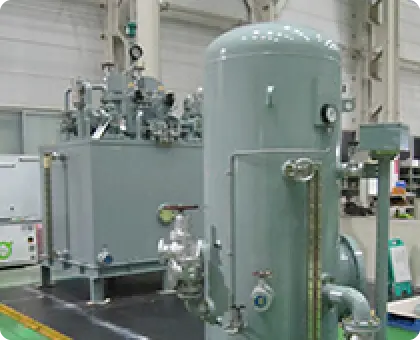

  圧油装置

  油圧操作式の入口弁サーボモーター、調速機サーボモーターに圧油を送り込みます。

  • 圧油タンク容量：40L～20,000L

  主要構成品目

  • 圧油タンク
  • 集油タンク
  • 圧油ポンプセット
  • アンローダ
  • 空気補給筒・逆止弁
  • 圧油タンク安全弁
  • 高圧油面計ほか各種計測器
•

  制圧機

  ガイドベーンが急激に閉鎖された場合にのみ、ケーシング水圧を放出するようになっています。

  • 適用落差：40～300m
  • 流量：0.5～15m3/S

  主要機器

  • 制圧機本体
  • 配圧弁
  • ダッシュポット
  • レターン機構

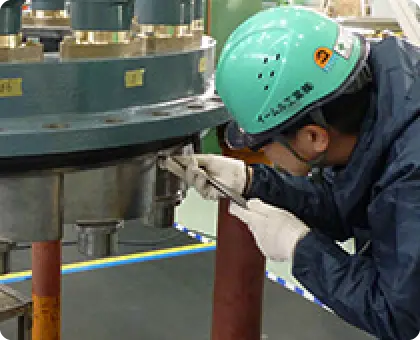

修繕

•



  水車修繕

  定期的な修繕をすることで、今後も貴重なクリーンエネルギーとして安全に運転を継続していただけます。
  自社製品のみならず他社製の水車機器の修繕を行うことができます。

  • ランナ肉盛修理
  • ガイドベーン肉盛修理
  • 水車カバーライナ交換
  • オイルレスブッシュ交換
  • 水車仮組立 など
•



  調速機電動化

  油圧操作式を電動操作式に改良することで油レスによるクリーン化が図れます。
  他社製水車の調速機を電動化改良することもできます。電動化することにより圧油装置の撤去が可能です。

  • 立軸水車調速機の電動化
  • 横軸水車調速機の電動化

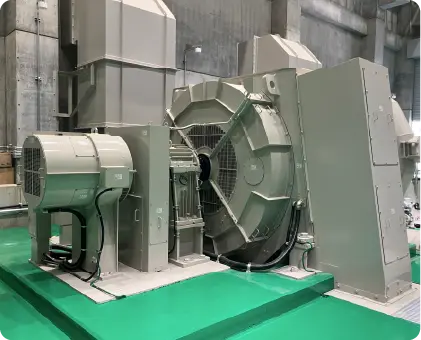

発電機

•

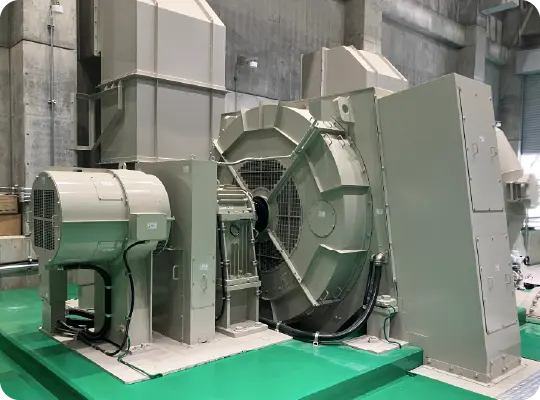

  同期発電機

  同期発電機は系統連系運転、自立運転のどちらも可能で、大きな容量の発電所にも適用できます。

  • 発電機容量：100〜20,000kVA
  • 周波数：50、60Hz

  発電機既設品修理も行っています。

  • 固定子コイル巻替
  • 回転子コイル巻替
  • 絶縁更新（レジンモールド）
  • 風洞ダンパー開閉機構
  • 油煙防止装置

•

  誘導発電機

  誘導発電機は構造が簡単で経済性、保守性に優れているため、力率調整が不要など比較的小規模な発電所に適しています。

  • 発電機容量：2,000kW以下
  • 周波数：50、60Hz

  発電機既設品修理も行っています。

  • 固定子コイル巻替
  • 回転子コイル巻替
  • 絶縁更新（レジンモールド）
•

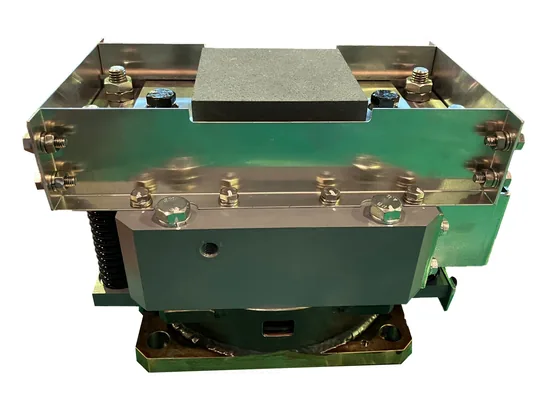

  電磁式制動装置

  電磁コイルと鉄芯によるシンプルな構造のブレーキです。コイルに直流電圧を加え、電磁力による吸引力でブレーキパッドを押し上げて、ブレーキリングとの摩擦力で停止させます。

•

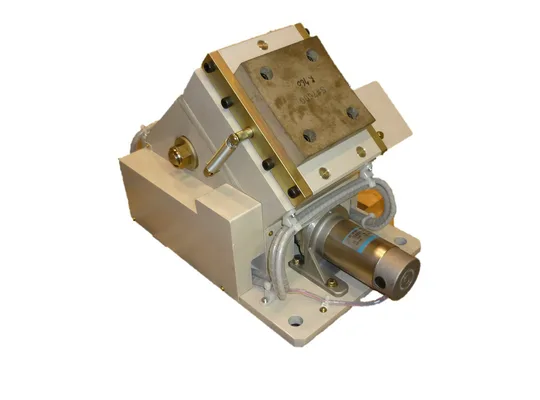

  電動式制動装置

  ブレーキパットの摩耗を自動調整する、長寿命なブレーキです。直流モーターの回転力をネジにより直動力に変換し、ブレーキパットを押し上げ、ブレーキリングとの摩擦力で停止させます。

制御機器

•

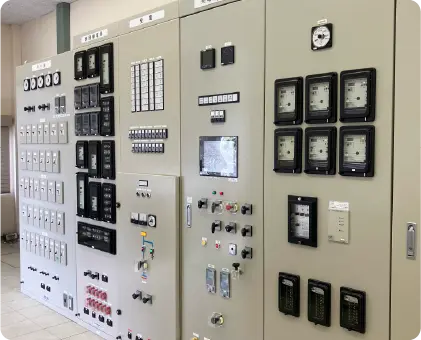

  配電盤

  当社は水車発電機の制御に必要な各種配電盤を製作しています。




  構成

  • 発電機制御盤
  • 保護継電器盤
  • 自動制御盤
  • 遠方監視制御盤
  • 自動電圧調整器盤
  • 所内盤
  • 一体形制御装置盤
  • 送電線盤　など

  型式

  • 垂直自立形
  • 垂直壁支持形
  • ベンチ形
  • ディスク形
  • 壁掛形
  • スタンド形
•

  ゲート自動制御装置

  当社は土木設備におけるダムゲートを自動制御する制御装置を製作しています。




  システム応用例

  • 洪水吐ゲート自動制御装置
  • 取水口ゲート自動制御装置
  • 逆調整池放流口ゲート自動制御装置
  • ダム表面取水ゲート自動制御装置
  • ダム放流バルブ自動制御装置

  その他、土木設備の制御機器を製作していますので、ご相談ください。

その他水力機器

•

  混水継電器（MWR型）

  圧油集油タンクおよび軸受けに混水した時に、それを検出するための継電器です。なお、検出部の保護管はステンレスパイプを使用しています。

  • リレー接点容量 無誘導負荷：AC125V 2A
  • 使用油 タービン油：VG32～VG83
  • 使用温度、温度範囲（継電部）-10℃～+50℃（但し、氷結または露結しない事）
  • 耐電圧試験電圧：AC2,000V-1分間
  • 継電器重量：2.0kg

•

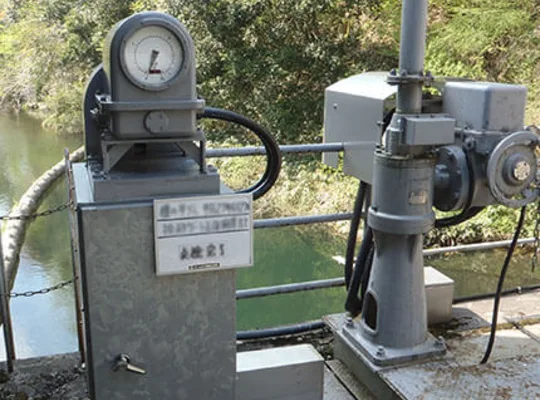

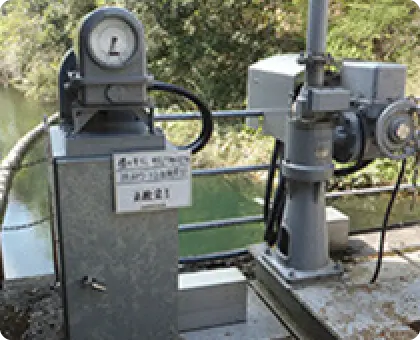

  ダムゲート開度計（ED型）

  ダム・河川・タンクなどの水位（上下巾だけでなく絶対水位）や、ゲート・バルブなどの開度を1cm単位で、最大50mまでデジタル符号化して発信します。

  • デジタル方式の採用により、従来のアナログ方式に比べて精度が高く、読み取り誤差もありません。
  • ロータリーエンコーダからはBCD信号を出力しますので、コンピュータ制御への接続が容易にできます。
  • アブソリュート方式（絶対水位・開度表示）の採用により、停電した時に復帰後は正確な値を示します。
  • 発信器本体にリミットスイッチ・ポテンショメータ（オプション）を組み込むことで、アナログ信号を出力することができます。
•

  ETH型
  自動逆洗ストレーナ

  水車発電機の冷却水および給水用として用いられています。

  • フィルターがディスク形状のため、用途に応じてメッシュの変更が容易に出来ます。
  • 異物が本体に流入した場合、せん断機構によりゴミを砕いて排出し、フィルターの目詰まりを防ぎます。
  • 差圧検出による自動逆洗方式でかつ、タイマーによる併用運転も可能です。
  • 特に木切れや落ち葉が多く流入する所に、効果を発揮します。
•

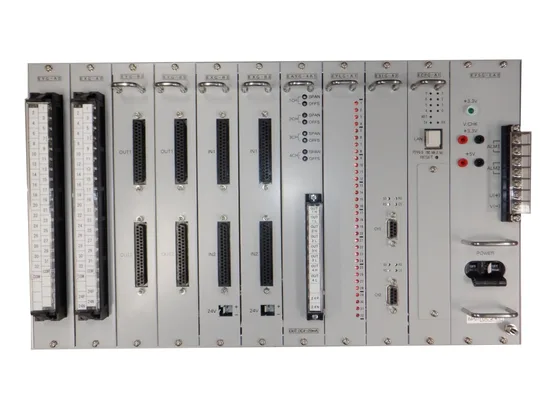

  演算装置（EACS-322A）

  長年にわたる制御・監視用コンピュータシステムの納入実績により培われた技術をもとに開発した製品です。
  装置を構成する各ユニットは、信頼性・耐環境性に優れています。

  • データ処理部と通信処理部にそれぞれ個別のマイクロプロセッサを採用しています。
  • ビルディングブロック構造で、入出力信号の点数・種類に応じたユニットを自由に組み合わせることが可能です。
  • マイクロプロセッサ・LSI使用によるコンパクト化を実現しています。
  • 次世代の演算装置を現在開発中です。(近日公開、リリース予定)
•

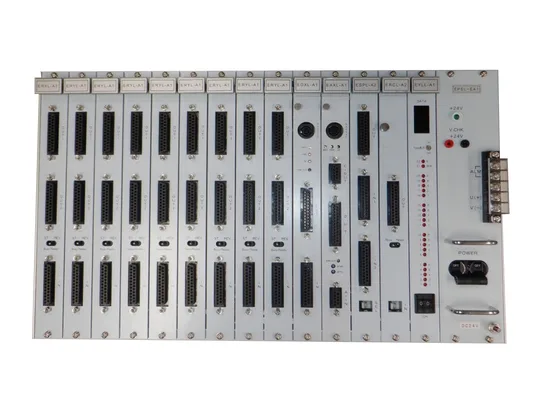

  信号分配・変換装置
  （EARS-22F）

  入力されたデジタル信号を分配/変換しての出力が可能な製品です。
  装置を構成する各ユニットは、信頼性・耐環境性に優れています。

  • 入力されたデジタル信号を無電圧接点での分配出力が可能です。
  • 二種類の異なるデジタル信号を切替えての出力が可能です。
  • アナログ信号の入出力にも対応しており、アナログ→デジタル又はデジタル→アナログ信号出力も可能です。
  • ビルディングブロック構造で、必要に応じたユニットを自由に組み合わせることが可能です。
•

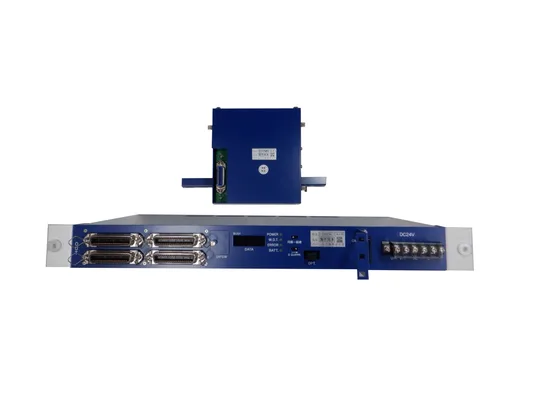

  光インターフェースユニット/光データ受信機

  デジタル信号を光インターフェースユニットで光シリアル信号に変換/送信します。送信された光シリアル信号は光データ受信機で受信/検定を行いデジタル信号として外部に出力します。

  • 光インターフェースユニットは専用電池を使用しますので光ケーブル以外の配線は不要(電源ケーブル不要)でかつ低消費電力ですので長期間電池交換の必要がありません。
  • 光データ受信機にはデジタル信号出力用のポートを4ポート搭載しており、また、7セグメント表示機能を搭載しておりますのでデータの確認を容易に行うことが出来ます。
  • 光シリアル信号ですので、雷や電気的ノイズの影響を受けることなく信頼性の高いデータを送受信出来ます。
  • 伝送用の光ケーブルはPCFとGIの2種類に対応しています。
•

  デジタル表示器

  遠方監視盤等に取付け、BCD信号に変換された水位／開度／流量等の諸量を表示する汎用性の高いLED7セグメント型の表示器です。

  • 高輝度タイプの大型７セグメントLEDを採用し、明るいところでも明瞭な表示が得られます。
  • LEDはダイナミック点灯方式で、省電力で、かつ長寿命です。
  • ラッチ信号の入力により、データの保持が可能です。
  • 小型でパネルへの取付けが容易です。
